Die Winkel an einem einfachen Grat	Ein übersichtlich illustriertes Formular macht das Benützen von komplexen Formeln leicht und fehlerfrei. Ohne Zeichenarbeit werden die wahren Winkel ermittelt. Die Ausgabe erfolgt werkstattgerecht in Form von Massen für die benötigten Lehren.
Längendifferenz beim Gehrungsschnitt	Ohne nennenswerten Aufwand können Zuschnittlisten mit schräg beschnittenen Teilen so ergänzt werden, dass sie auch von ungeübten Helfern routinemässig rasch abgearbeitet werden können. Eine animierte Zeichnung unterstützt die Fehlerfreiheit, - auch bei raschem Eingeben, - auch bei einem eventuell ungeübten Benutzer.

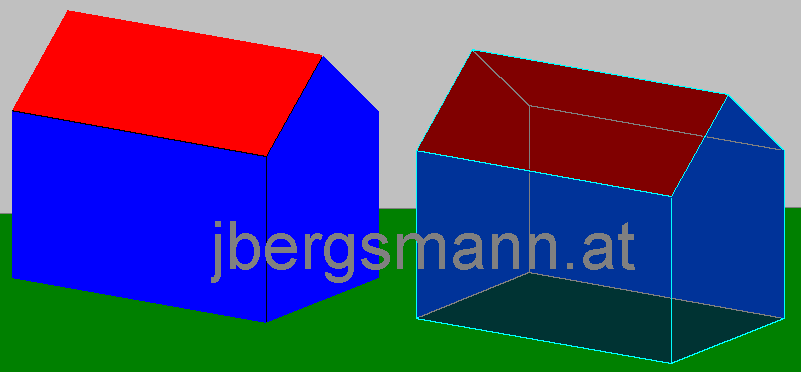

Kanten- oder Flächenmodelle erzeugen und mittels DXF importieren	Geometrische Modelle, Pläne und Planteile können generiert werden und mit dem CAD Programm weiter bearbeitet werden. Dieses Generieren kann automatisch oder auch interaktiv gestaltet werden.

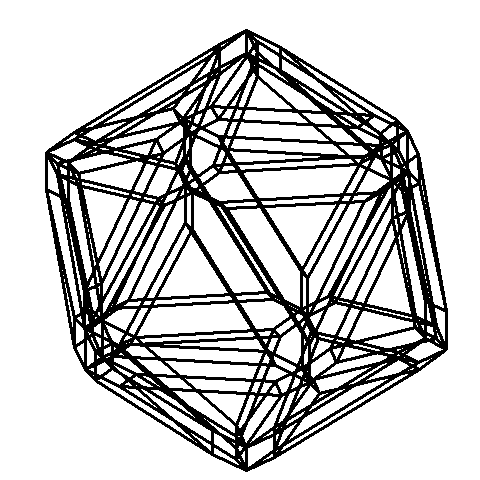

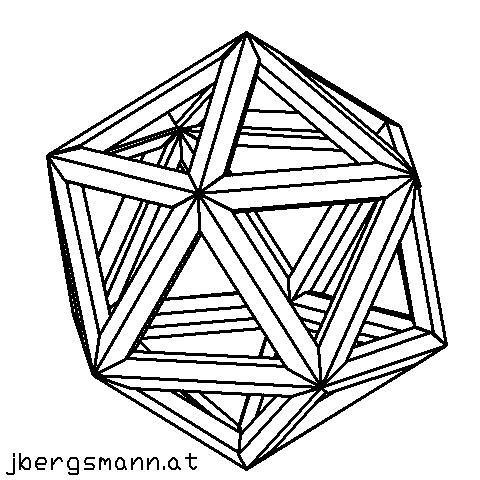

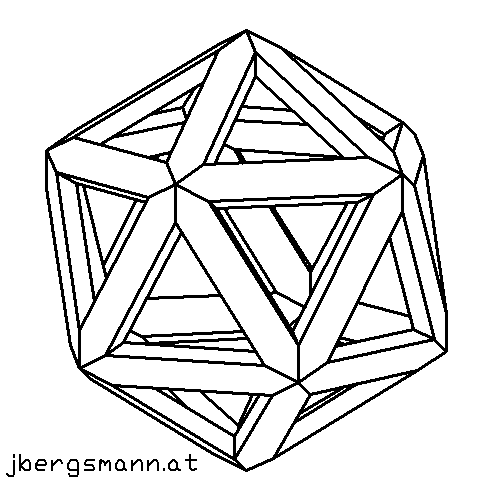

Animierter Ikosaeder in 3D ( - hat ca 2 MB). Die Friese sind an den Ecken im Raum auf Gehrung zusammen gefügt. Noch ein animierter Ikosaeder in 3D ( - hat auch ca 2 MB). Hier sind allerdings die Ecken in einer Ebene auf Gehrung gefügt und die Kanten sind auch auf Gehrung konstruiert.	Pläne sind oft beim ersten Hinsehen verwirrend. Eine geeignete Darstellung hilft bei der raschen Orientierung. Das trifft besonders bei ungeübten Betrachtern zu.
Animierte Trapezlenkung	Ohne viel Aufwand ist es möglich, Bewegungszusammenhänge zu simulieren und animiert dar zu stellen. Die Trapezlenkung bewegt bekanntlich die Räder nicht parallel. Die Räder werden vielmehr näherungsweise auf konzentrischen Bahnen geführt. Das Innenrad färt ja eine engere Kurve.

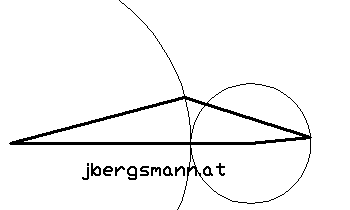

Animierte Kurbelschwinge	Die Kurbelschwinge ist so wie die Trapezlenkung ein Viergelenk Mechanismus.

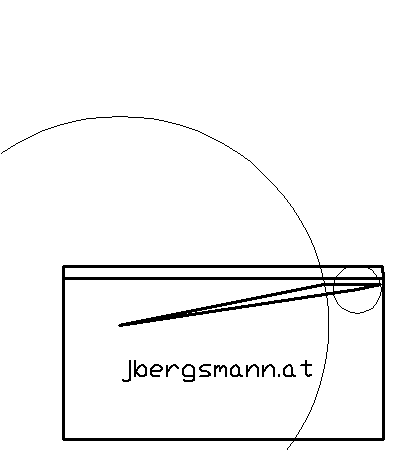

Animiertes Truhenscharnier	Das Truhenscharnier ist eine alltägliche Anwendung der Kurbelschwinge. Die Animierte Zeichnung erleichtert das Dimensionieren auf die gewünschte Bewegung hin.
	Mit sieben Gelenken kommt schon etwas Schwung in die Mechanik. Diese Idee habe ich bei Theo Jansen aus den Niederlanden gesehen. Er baut richtig poetische Mechanismen
	Diese Dimensionierung habe ich aber bei A. J. Ingram gesehen. Die Schreitkurve ist da richtig schön und scheint sogar für einen vierbeinigen Roboter geeignet.
Beispiel zur Parallelprojektion von Geraden und Kreisen	Um die Ergebnisse von trigonometrischen Berechnungen anschaulich präsentieren zu können, braucht es eigentlich nur die Prallelprojektion von Geraden und Kreisen.
